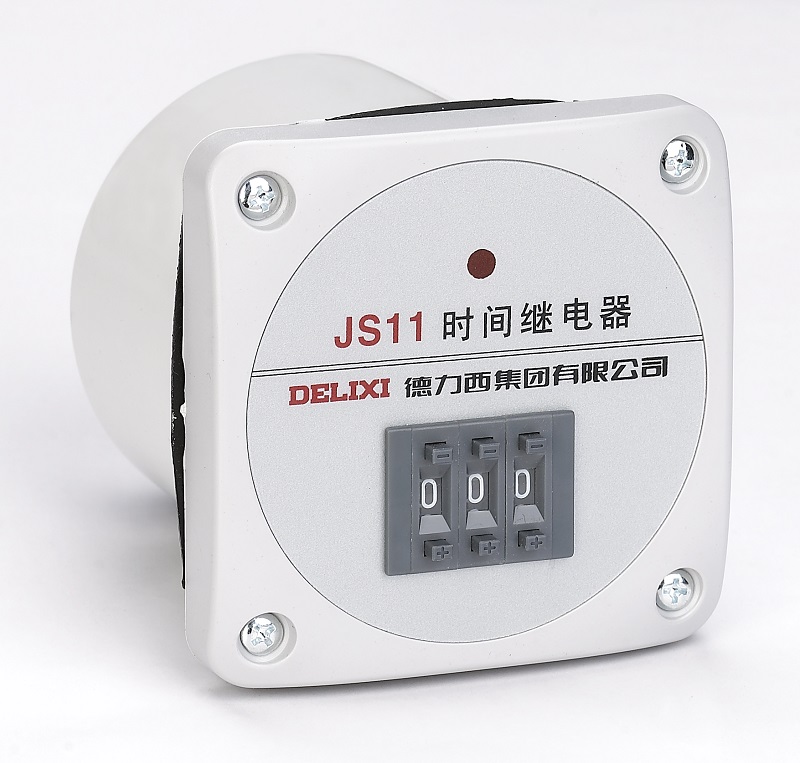

JS11 系列时间继电器
|
产品描述
|
交流频率50Hz，额定控制电源电压AC380V及以下
直流额定控制电源电压DC220V及以下 自动控制电路中作时间控制元件，按预定的时间接通或断开电路 |
|
证书
|
CCC
|
|
标准
|
IEC 60947-5-1
GB 14048.5 |
|
产品特点
|
本系列产品主要由电压变换器、整流稳压器、晶体振荡/分频/计数器、电子开关、拨码开关、及执行继电器等组成的“元器件组合”部件和外壳、上插等部件组成
本系列产品采用集成电路、晶体振荡器，用拨码开关进行时间整定，延时范围宽、整定直观、使用方便、功耗小、寿命长，具有较高的延时精度和较强的抗干扰能力 |
|
主要技术参数
|
|
|
AC-15 Ue V
|
220(AC)
|
|
Ie A
|
0.47
|
|
DC-13 Ue V
|
220(DC)
|
|
Ie A
|
0.14
|
|
约定发热电流 A
|
3
|
|
重复误差
|
≤1%
|
|
机械寿命 次
|
≥1×106
|
|
电寿命 次
|
≥1×105
|
|
功耗 W
|
≤3
|
|
额定控制电源电压 V
|
12～380(AC)
|
|
12～220(DC)
|
|
|
24～48(AC/DC)
|
|
|
100～240(AC/DC)
|
|
|
延时方式
|
通电延时
|
|
延时时间
|
0.1s～9.9s、1s～99s、0.1min～9.9min、1min～99min、0.1h～9.9h、1h～99h、0.01s～9.99s、0.1s～99.9s、1s～999s、0.1min～99.9min、1min～999min、0.1h～99.9h、1h～999h、1s～9min59s、1min～9h59min、0.01s～99.99s、0.1s～999.9s、1s～9999s、0.1min～999.9min、1min～9999min、0.1h～999.9h、1h～9999h、1s～99min59s、1min～99h59min
|
